Возможны различные комплектации. |

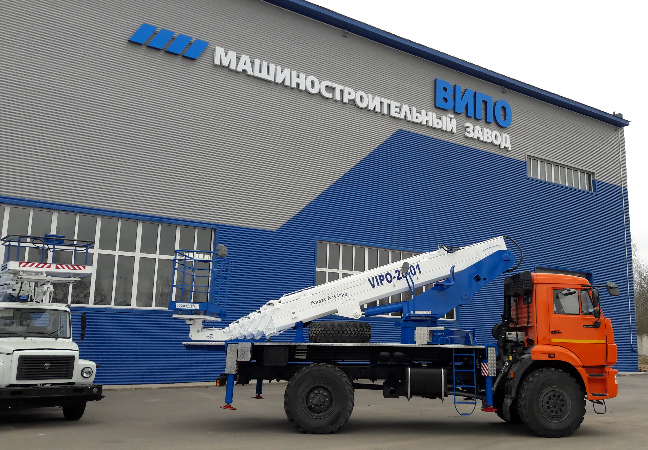

Подъемник автомобильный гидравлический с рабочей платформой «ВИПО-28-01» гидравлический полноповоротный подъемник, выполненный на автошасси КАМАЗ-43502. Конструкция рабочего органа подъемника – телескопическая 6-ти секционная стрела, соединенная с поворотной рамой.
Предназначен для подъема рабочих с инструментами и материалами при производстве ремонтных, строительно-монтажных и других видов работ. Наличие изолированной люльки позволяет выполнять обслуживание электрических установок и линий электропередач напряжением до 1000В без его отключения.
При разработке конструкторской документации и изготовлении данного подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Walvoil Hydraulic control system, Nimmet, BPE, Marchesini. Металлоконструкция стрелы изготовлена из высокопрочной конструкционной стали фирмы «DOMEX» (Швеция) с пределом текучести 700 мПа.
Грузовысотная характеристика ВИПО-28-01 на базе шасси КАМАЗ-43502
Габаритные размеры ВИПО-28-01 на базе шасси КАМАЗ-43502
Характеристики подъемника ВИПО-28-01 КАМАЗ-43502:
Наименование параметра | Значение параметра подъемника на шасси |
Базовое шасси | КАМАЗ 43502 (4х4) Евро 5 |
Грузоподъемность люльки, кг, не более | 350 до 13,5м |
150 до 16м | |
Площадь люльки, м2 | 1,0±0,1 |
Максимальное количество людей в люльке, чел. | 2 |
Максимально допустимое ручное усилие (создаваемое двумя людьми в люльке), Н |
400 |
Рабочая высота подъема, м, не более | 28 |
Вылет стрелы, м, не более | 16 |
Максимальная транспортная скорость передвижения, км/ч | 70 |
Опорный контур, мм, не менее | 5280´5400 |
Максимальная реакция опоры на лапы, кН | 116 |
Коэффициент статической устойчивости | 1,34 |
Способ управления | Электрогидравлический |
Рабочее давление в гидросистеме, МПа | 16 |
Способ токоподвода к подъемнику | От электрооборудования базового шасси |
Габаритные размеры подъемника в транспортном положении, мм, не более: |
|
- длина | 8500 |
- ширина | 2550 |
- высота | 3900 |
