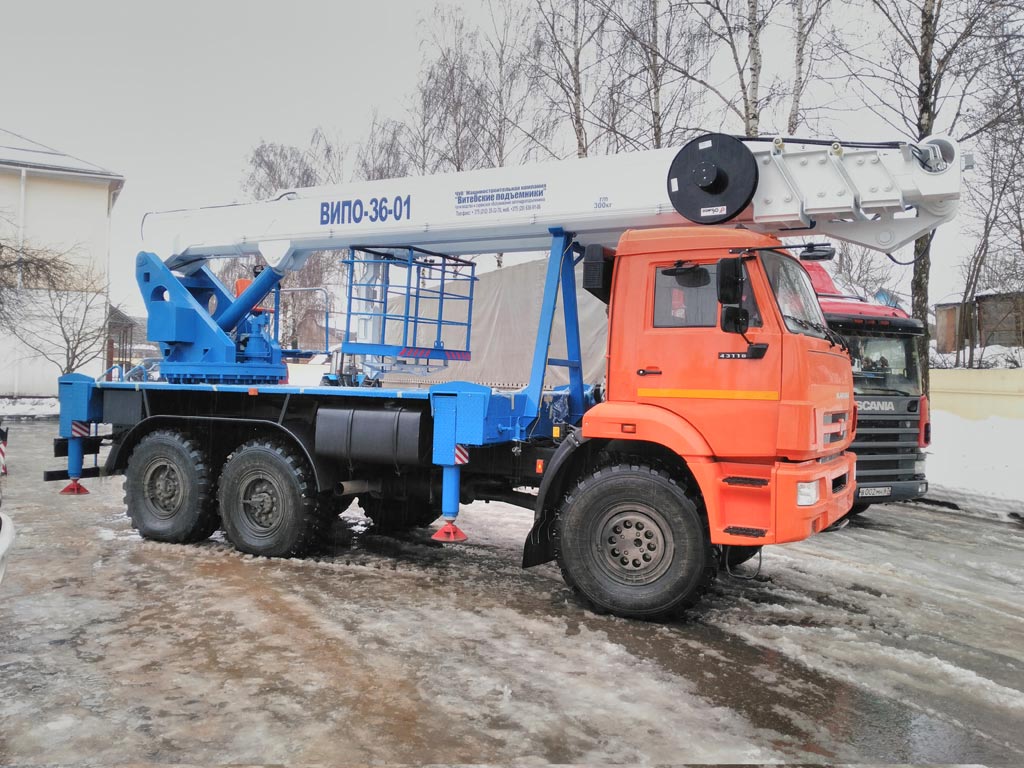

Автогидроподъемник ВИПО-36 КАМАЗ 43118


Цену уточняйте у менеджера
Возможны различные комплектации.

Подъемник автомобильный гидравлический с рабочей платформой ВИПО-36-01  на базовом шасси КАМАЗ - гидравлический, телескопический, полноповоротный подъемник предназначенный для подъема рабочих с инструментами и материалами на высоту до 36 м для производства строительных, монтажных, ремонтных и других видов работ. Конструкция рабочего органа подъемника - телескопическая 4-х секционная стрела соединенная  с поворотной рамой и дополнительным телескопическим коленом.  Максимальная грузоподъемность  составляет 300 кг. Гидравлическая система обеспечивает управление всеми механизмами с широким диапазоном регулирования скоростью рабочей операций и выполнения нескольких операций одновременно.

При разработке конструкторской документации и изготовлении данного подъемника использовались материалы и комплектующие узлы ведущих европейских производителей DOMEX, Moellr, IMPOL, CRAFT-bearings, WBF, Walvoil Hydraulic control system, Nimmet, BPE, Marchesini,  а так же российских производителей НПП Резонанс.

Металлоконструкция стрелы изготовлена из высокопрочной конструкционной стали  фирмы  «DOMEX» (Швеция) с пределом текучести 700 мПа.

Система ориентации люльки в горизонтальном положении обеспечивается блоком управления БУГ45.1 производства ООО НПП «Резонанс».

Система безопасности управления и контроля СБУК310.20-20.51 гарантирует выполнение заявленных грузовысотных характеристик указанных ниже.


Габаритные размеры подъемника ВИПО-36-01 КАМАЗ:


Технические характеристики ВИПО-36

Наименование параметра Значение параметра подъемника на шасси

1 Базовое шасси

КАМАЗ-43118

2 Грузоподъемность люльки, кг, не более

300

3 Площадь люльки, м2

1±0,1

4 Максимальное количество людей в люльке, чел.

2

5 Угол поворота люльки, град, не более

90°*

6 Максимально допустимое ручное усилие

(создаваемое двумя людьми в люльке), Н

400

7 Рабочая высота подъема, м, не более

36

8 Вылет стрелы, мм, не более

20000+100

9 Максимальная скорость подъема люльки, м/с

0,5

10 База, мм, не более

3690+1320****

11 Колея колес, мм, не более

2050**

12 Дорожный просвет, мм, не менее

280**

13 Максимальная транспортная скорость передвижения, км/ч

70

14 Опорный контур, мм, не менее

5100х5600

15 Максимальная реакция опоры на лапы, кН

130

16 Коэффициент статической устойчивости

1,34

17 Угол поворота стрелы, град, не более

360°

18 Способ управления

Электрогидравлический

19 Рабочее давление в гидросистеме, МПа

18

20 Способ токоподвода к подъемнику

От электрооборудования базового шасси

21 Контрольный расход топлива в транспортном режиме, л/100 км

Согласно руководства автомобиля**

22 Полная масса подъемника, кг, не более

18050

23 Распределение полной массы подъемника в транспортном положении по осям, кг, не более:

- 1- ось

- 2- ось

- 3 - ось

5420 6315 6315

24 Масса подъемного оборудования, кг, не более

9300

25 Габаритные размеры подъемника в транспортном положении (рисунок 3), мм, не более:

- длина

- ширина

- высота

9210±50 2500±20 3980±20
