Возможны различные комплектации. |

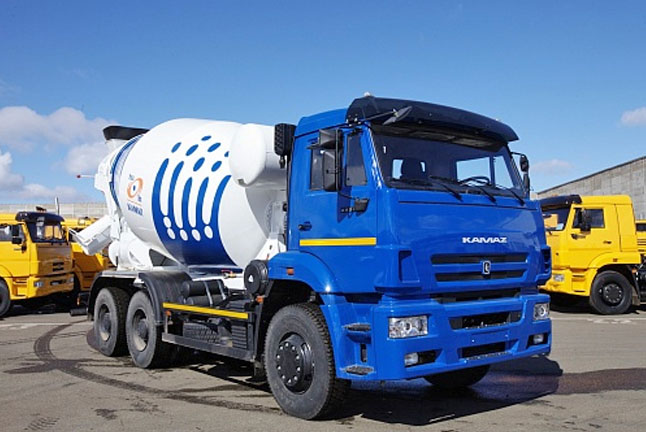

Автобетоносмеситель 58149W предназначен для доставки готовой бетонной смеси потребителям с сохранением свойств смеси в пути следования и для выгрузки смеси в место укладки или бетонотранспортные средства (автобетононасосы, стационарные бетононасосы и т.д.).
Преимущества автобетоносмесителя:
- рестайлинговая кабина с улучшенным дизайном и эргономикой;
- модернизированная конструкция смесительного барабана, винтовой линии для обеспечения тщательного перемешивания бетонной смеси во всех сегментах смесительного барабана, высокого качества бетонной смеси и сокращения времени на загрузку/выгрузку;
- направляющая "труба" в горловине барабана для предотвращения разбрызгивания бетонной смеси, перелива бетонной смеси при движении на подъем;
- снижена масса опорных роликов;
- улучшенная конструкция задней опоры, которая позволяет "плотно" подойти к месту выгрузки (разгрузка в специальные емкости (стаканы).
Привод смесительного барабана осуществляется от двигателя шасси с отбором мощности через КОМ. Привод от двигателя шасси значительно улучшает экономические (снижаются расходы топлива, масса технологического оборудования, трудозатраты на техобслуживание), экологические (снижаются выбросы вредных веществ) и эргономические показатели (снижен уровень шума).
Система гидропривода оснащается надёжными гидравлическими компонентами ведущих европейских и отечественных производителей:
- планетарный редуктор с высоким запасом крутящего момента - "ZF",Германия, "РМР" Италия;
- маслоохладитель со встроенным электровентилятором и масляным фильтром - "AKG Thermotechnik International GmbH&Co.KG", Германия; "Oesse S.r.l.", Италия;
- эластичная муфта - демпфер привода гидронасоса "Centa", Германия;
- гидростатическая трансмиссия ГСТ-90 - "PSM-HYDRAULICS", Россия.
Возможна установка электронного управления для поддержания постоянной скорости вращения барабана смесителя независимо от скорости двигателя.
Оции:
- Система централизованной смазки опорных роликов. Позволяет снизить затраты и повысить качество и удобство работ при техническом обслуживании автобетоносмесителя.
- Система видеонаблюдения. Обеспечивает удобство и полный контроль над процессом парковки и разгрузки бетонных смесей в стесненном пространстве.
- Пластиковые разгрузочные лотки. Позволяют облегчить труд оператора, снижают травмоопасность при работе.
- Светодиодная подсветка градуированной шкалы водобака.
- Двухстороннее расположение лестницы с площадкой для удобства оператора.
- Трехстороннее месторасположение рычагов управления приводом смесителя - с левой, с правой стороны и с верхней площадки обслуживания.
- Термомат для обогрева водобака от бортовой сети шасси (24В).
- Электронное управление фирмы "BOSCH" (Германия).
- "Зимний" вариант технологического оборудования, обеспечивающее надежную защиту бетонной смеси при низких температурах до - 40 °С.
Технические характеристики:
МОДЕЛЬ
| Базовое шасси | KAMAZ-6520 6х4 |
| Вместимость бака для воды, л | 800 |
| Грузоподъемность по бетонной смеси, кг | 18400 |
| Мощность привода смесительного оборудования, кВт | 70 |
| Тип привода | от двиг. шасси |
ВЕСОВЫЕ ПАРАМЕТРЫ И НАГРУЗКИ
| Масса технологического оборудования, кг | 4200 |
| Полная масса а/м, кг | не более 33100 |
| Распределение полной массы, кг | |
| на заднюю тележку | 25600 |
| на переднюю ось | 7500 |
| Снаряженная масса, кг | 13825 |
ДВИГАТЕЛЬ
| МОДЕЛЬ двигателя | Cummins ISLe 400 40 |
| Максимальная полезная мощность, кВт (л.с.) | 287 (390) |
| при частоте вращения коленчатого вала, об/мин | 2100 |
| Тип двигателя | дизельный с турбонаддувом и ОНВ |
КОРОБКА ПЕРЕДАЧ
| МОДЕЛЬ КП | ZF 16S 1820 |
ГАБАРИТНЫЕ РАЗМЕРЫ, мм
| Длина, мм | 8800 |
| Ширина, мм | 2500 |
| Высота, мм | 3800 |
ГЛАВНАЯ ПЕРЕДАЧА
| Передаточное отношение*** | 5,11 |
СИСТЕМА ПИТАНИЯ
| Вместимость топливного бака, л | 350 |
СКОРОСТЬ ПЕРЕДВИЖЕНИЯ, км/ч
| максимальная | 60 |
СМЕСИТЕЛЬНЫЙ БАРАБАН
| Вместимость смесительного барабана по выходу готовой смеси, м3 | 9 |
| Высота выгрузки, мм | 400-2350 |
| Высота загрузки, мм | 3800 |
| Геометрический объем смесительного барабана, м3 | 14,3 |
| Скорость выгрузки, м3/мин | 1 |
| при подвижности бетонной смеси, см | 5-6 |
| Тип привода смесительного барабана | гидромеханический с отбором мощности от двигателя шасси через КОМ FH 9731 |
| Частота вращения смесительного барабана, об/мин | 0-14 |
